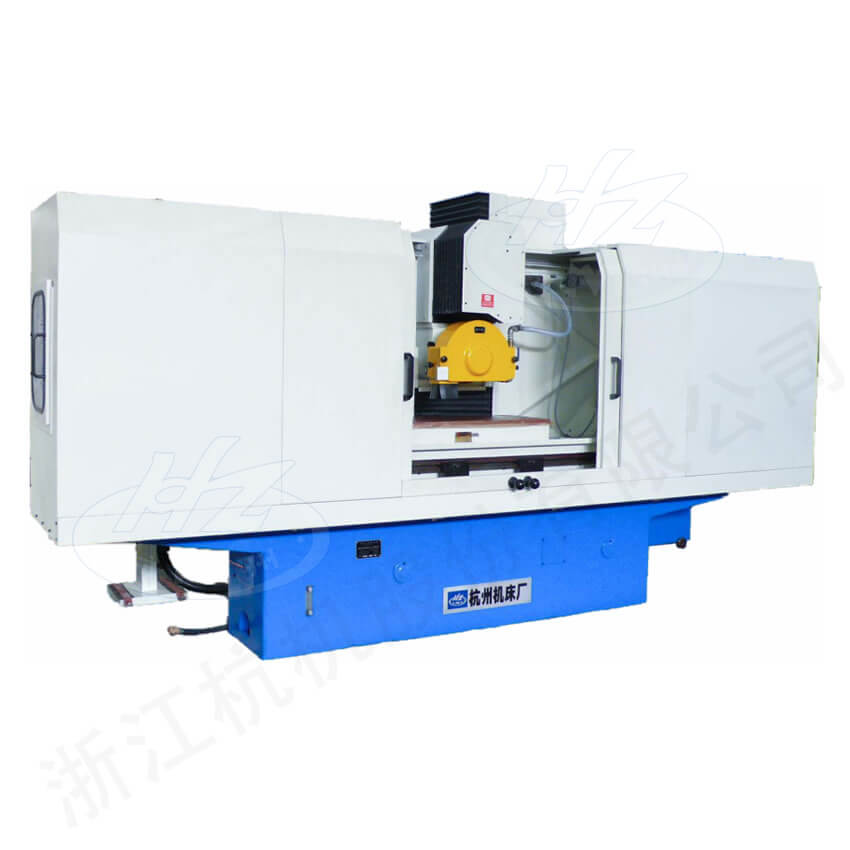

MK7132A 數控臥軸矩台平麵磨床

產品介紹

■ 機床以砂輪周邊磨削為主，具有自動修整、自動補償、自動磨削功能，能完成工件平麵、側麵等多種磨削需求。

■ 可以通過配置其它軟硬件拓展加工新領域，開發非平表麵及特型平麵的精密磨削。

■ 生產效率高，一機多能。廣泛適用於各種機械加工工廠、量具廠、汽車、模具等行業的零件磨削加工。

■ 采標先進，貫徹國家和行業標準GB/9061、GB15760、GB/T5226.1 和JB/T3382.2標準等。采用全封閉防護，安全環保等特性，使機床具有非常好的性價比。

■ 采用兩軸數控係統，控製磨頭橫向和垂直進給，既能單獨控製又能聯動。因此不但能實現自動磨削循環，而且也可以通過電手輪控製各軸進行手動操作。機床具有多種數控係統接口，可根據用戶需要進行配置。

■ 液壓係統采用了先進的油泵電機，集成液壓控製單元，精度高，使用維修方便。

型號：				MK7132A
工作台	工作台麵尺寸（寬×長）		mm	320×1000
	最大磨削尺寸（寬×長×高）		mm	320×1000×400
	工作台縱向行程（最大）		mm	1200
	工作台縱向移動速度（無級）		m/min	3-26
	工作台T型槽（槽數×寬度×間距）		mm	3×18×100
	工作台承載量		kg	500
磨頭	主軸中心線至工作台麵距離		mm	140-575
	最大進程	橫向	mm	360
	最大進程	垂直	mm	400
	垂直最小微量進給		mm	0.001
	磨頭橫向進給（可用手動操縱進給）	連續進給速度	mm	0.5-1.5
	磨頭橫向進給（可用手動操縱進給）	每工作行程斷續進給量	mm	3-15/次
	磨頭垂直移動速度		mm/min	0~400
	砂輪軸轉速		rpm	1440
	砂輪尺寸（外徑×寬×內徑）		mm	Ф350×40×Ф127
電機功率	電機總功率		kW	17
電機功率	磨頭電機功率		kW	11
數控精度	重複定位精度		mm	≤0.008
數控精度	定位精度		mm	≤0.012
工作精度	加工表麵對基麵的平行度		mm	300：0.005
工作精度	表麵粗糙度		μm	Ra0.63
機床重量	淨重( 約)		kg	4500
機床重量	毛重( 約)		kg	5800
外形尺寸（長×寬×高）			mm	4020×1954×2132
包裝箱尺寸（長×寬×高）			mm	4850×2280×2600
