普通精度臥軸矩台平麵磨床

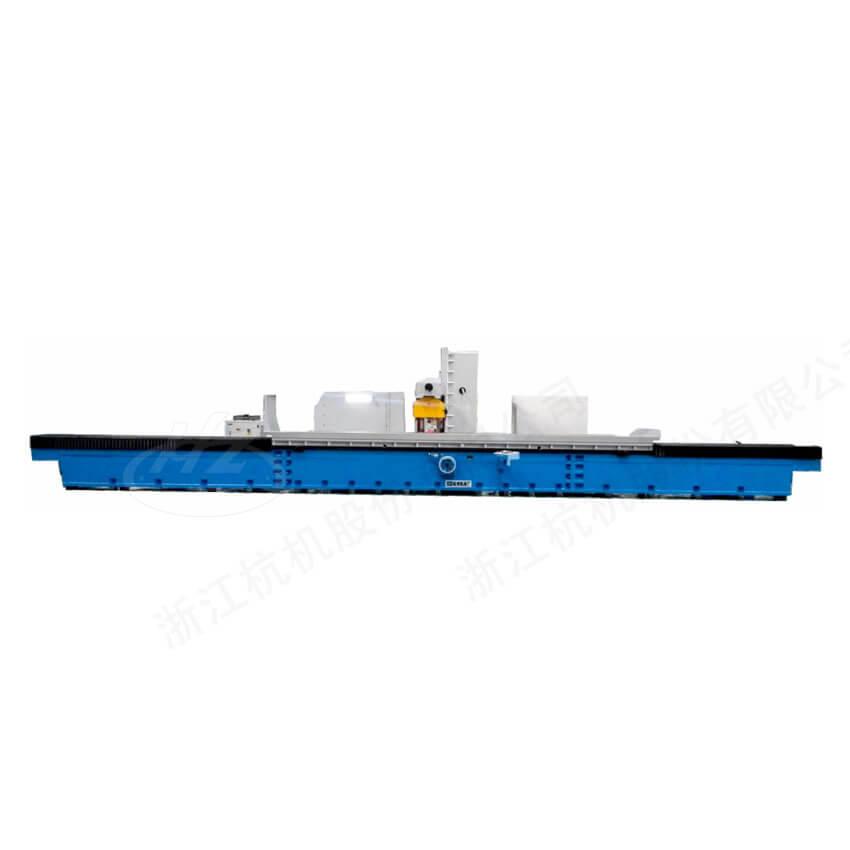

M7150×40/HZ M7150×50/HZ M7160A×40/HZ M7150A×60/HZ 臥軸矩台平麵磨床（磨頭移動式結構）

產品介紹

本機床是根據市場的需求設計的產品，適用於各種機械加工車間和機修車間。

■ 機床精度達到臥軸矩台平麵磨床的國家標準。(GB/T4022-1983)

■ 工作台縱向運動由葉片泵驅動，運動平穩，噪聲小。油池配有冷卻裝置，溫升低，熱變形小。

■ 機床可進行槽和凸緣側麵的磨削。

■ 磨頭采用國際通行的滾動軸承結構形式。

■ 磨頭橫向進給運動絲杆采用滾珠絲杆，進給靈敏，橫向進給運動可液動亦可手動，液動驅動機構是油馬達。垂直進給是手動，有快速移動裝置，升降方便。

■ 自動潤滑係統潤滑各導軌。

■ 機床的垂直、橫向進給部分留有伺服電機安裝的位置，根據需要可配置數控係統成為數控機床。

型號：			M7150×40/HZ	M7150×50/HZ	M7160A×40/HZ	M7150A×60/HZ
工作台	工作台麵尺寸（寬×長）	mm	500×4000	500×6000	600×4000	500X5000
	最大磨削尺寸（寬×長×高）	mm	500×4000×600	500×6000×600	600×4000×600	500×5000×600
	工作台縱向行程（最大）	m/min	4100	6200	4200	5200
	工作台速度（無級）	m/min	3-27	5-26		3-27
	工作台T型槽（槽數×寬度）	mm	3×22
	工作台承載量	kg	3100	5600	3700	3900
磨頭	砂輪軸中心至工作台距離（最大）	mm	850
	磨頭橫向每行程斷續進給量	mm	5-20
	砂輪軸轉速	r/min	1440
	垂直進給手輪刻度盤值	mm	0.005
	磨頭手動橫向進給手輪每格	mm	0.01
	最大砂輪尺寸（外徑x寬x內徑）	mm	Φ500×63×Φ203
電機功率	電機總功率	kW	35
電機功率	磨頭電機功率	kW	18.5
工作精度	加工表麵對基麵的平行度	mm	300：0.005
工作精度	表麵粗糙度	μm	Ra0.63
機床重量	淨重(約）	kg	16000	20000	17000	18000
外形尺寸（長×寬×高）		mm	12000x2900x3000	14900x2900x3000	12000x2900x3000	13500x2900x3000
