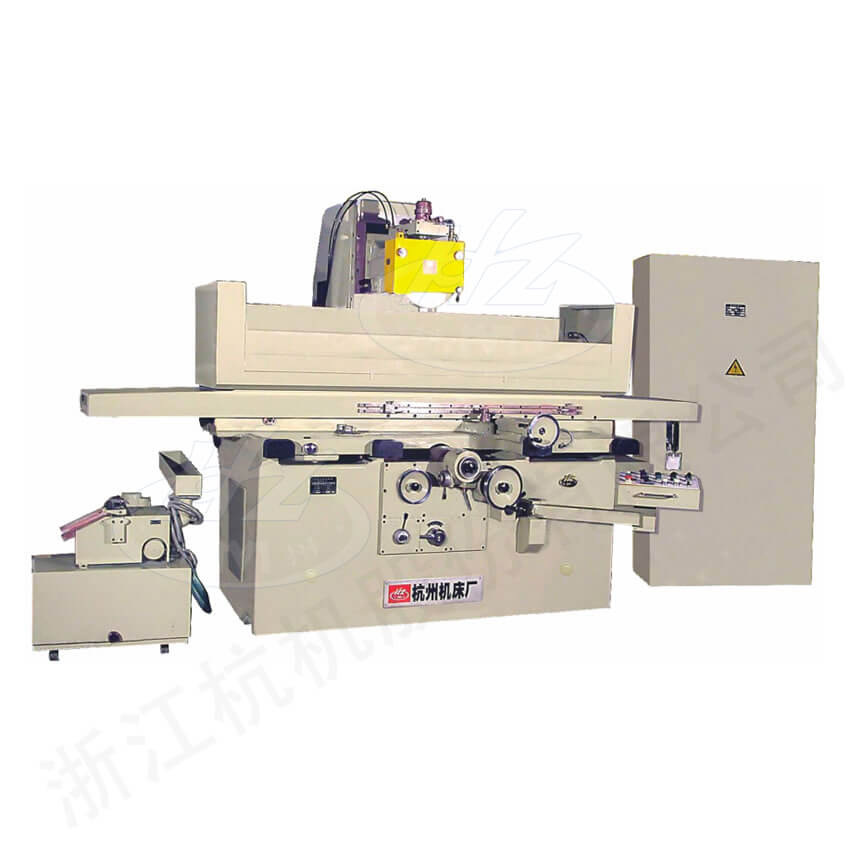

精密型臥軸矩台平麵磨床
本高精度臥軸矩台平麵磨床主要用於精密磨削，磨削精度和光潔度都很高。操作方便， 垂直有微量進給。適用於加工各種零件和刀模具。特別適用於磨削高精度、高光潔度的零件 或工具，並具有較高的磨削效率。
| 隨機附件 | |||
|---|---|---|---|
| 電磁吸盤（320×1000mm） | 1塊 | 砂輪修整器（不附金剛鑽） | 1套 |
| 砂輪平衡心軸 | 1副 | 砂輪卡盤連砂輪 | 2副 |
| 機床墊鐵 | 6套 | 砂輪平衡架 | 1件 |
| 退磁器TC-1 | 1套 | 機床調整墊鐵 | 1套 |
■ 本高精度臥軸矩台平麵磨床采用十字工作台的布局形式，立柱和磨頭的結構緊湊，垂直進給靈敏度高。
■ 工作台橫向進給采用滾柱導軌，由交流變頻電機控製無級調速，可獲得精細的斷續和連續進給，因此可進行高光潔度磨削。
■ 工作台縱向運動采用葉片式可逆變量泵和閉式液壓係統，運動和換向平穩，噪音小，油池溫升低。
■ 磨頭采用小孔節流靜壓軸承，具有較高的剛度和回轉精度。
| 型號： | MG7132 | |||
|---|---|---|---|---|
| 工作台 | 工作台麵尺寸（寬×長） | mm | 320×1000 | |
| 最大磨削尺寸（寬×長×高） | mm | 320×1000×400 | ||
| 工作台縱向行程（最大） | mm | 1100 | ||
| 工作台縱向移動速度（無級） | m/min | 3-25 | ||
| 工作台拖板橫向行程（最大） | mm | 350 | ||
| 工作台橫向自動進給 | 連續（無級調速） | mm/min | 10-1500 | |
| 斷續（無級調速） | mm | 0.1-10mm/縱向單行程 | ||
| 縱向手輪每轉移動量 | mm | 7 | ||
| 拖板橫向刻度盤每轉移動量 | mm | 4 | ||
| 刻度盤每格移動量 | mm | 0.1 | ||
| 微動把手每轉移動量 | mm | 0.05 | ||
| 微動把手每格移動量 | mm | 0.002 | ||
| 工作台承載量 | kg | 329 | ||
| 工作台T型槽（槽數×寬度） | mm | 3×18 | ||
| 磨頭 | 砂輪軸中心至工作台距離（最大） | mm | 550 | |
| 磨頭快速升降速度 | mm/min | 170 | ||
| 砂輪軸轉速 | r/min | 1500 | ||
| 垂直手輪每轉移動量 | mm | 1 | ||
| 刻度盤每格移動量 | mm | 0.01 | ||
| 點動垂直微量進給每次 | mm | 0.001/0.002 | ||
| 砂輪尺寸（外徑×寬×內徑） | mm | Φ300×32×Φ75 | ||
| 電機功率 | 電機總功率 | kW | 8.5 | |
| 磨頭電機功率 | kW | 5.5 | ||
| 工作精度 | 加工表麵對基麵的平行度 | mm | 300:0.002 | |
| 表麵粗糙度 | μm | Ra0.08 | ||
| 機床重量 | 淨重（約） | kg | 4500 | |
| 毛重（約） | kg | 6000 | ||
| 外形尺寸（長×寬×高） | mm | 3285×1595×2035 | ||
| 包裝箱尺寸（長×寬×高） | mm | 3870×1950×2400 | ||
