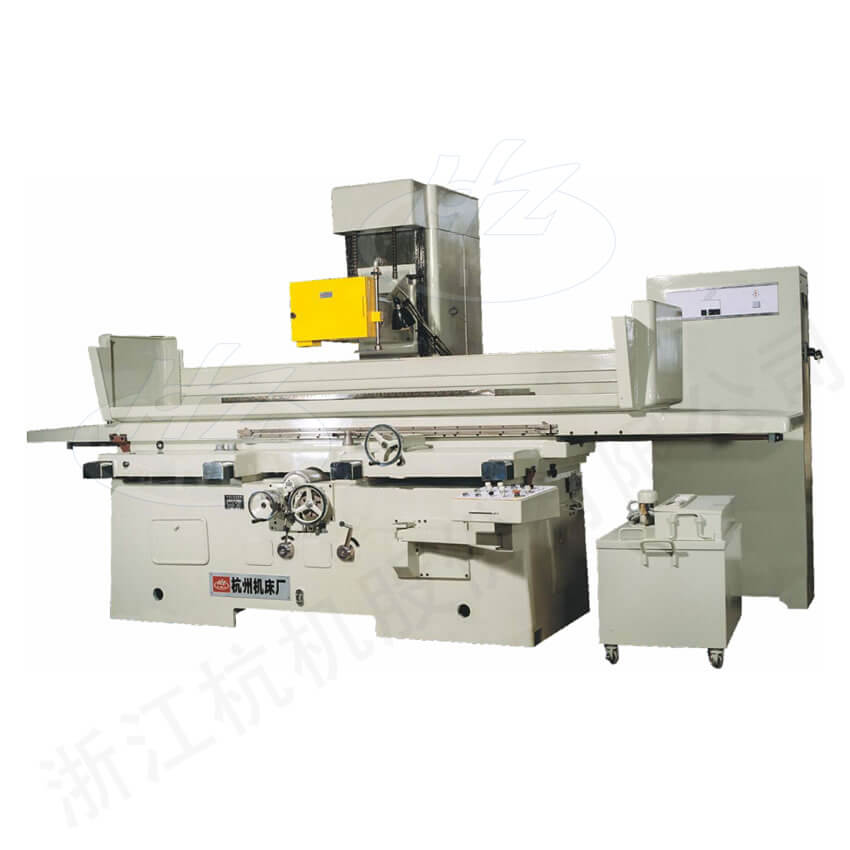

精密型臥軸矩台平麵磨床
本機床主要是用砂輪的周邊磨削工件的平麵，也可以用砂輪的端麵磨削工件的槽和凸緣的側麵，磨削精度和光潔度都較高。適宜於磨削各種精密零件和工模具，可供機械加工車間、機修車間和工具車間作精密加工使用。
| 隨機附件 | |||
|---|---|---|---|
| 電磁吸盤（500×1600mm） | 1塊 | 砂輪修整器（不附金剛鑽） | 1套 |
| 砂輪平衡心軸 | 1副 | 砂輪卡盤 | 2副 |
| 砂輪平衡架 | 1件 | 機床調整墊鐵 | 11 |
■ 本機床主要用於精密磨削，磨削精度和光潔度都較高，操作方便，垂直有微量進給。
■ 工作台縱向運動由變量變向葉片泵驅動並采用閉式油路，油池溫升低，熱變形小。
■ 工作台橫向進給采用交流變頻電機控製無級調速，可獲得精細的斷續和連續進給。
■ 主軸軸承采用小孔節流腔內回油靜壓軸承，剛性好，磨削效率高。
■ 電磁吸盤吸力可以調整，並可進行自動退磁，工件裝卸方便。
■ HZ-024 型磨頭主軸可裝Φ450×80×Φ127mm 寬砂輪，擴大了機床使用範圍。
| 型號： | HZ-024 / MM7150A | |||
|---|---|---|---|---|
| 工作台 | 工作台麵尺寸（寬×長） | mm | 500×1600 | |
| 最大磨削尺寸（寬×高×長） | mm | 500×1600×500 | ||
| 工作台縱向行程（最大） | mm | 1750 | ||
| 工作台縱向移動速度（無級） | m/min | 3-20 | ||
| 工作台拖板橫向行程（最大） | mm | 500 | ||
| 工作台橫向進給量 | 連續（無級調速） | mm/min | 20-1000 | |
| 斷續（無級調速） | mm | 0.2-20/工作台縱向單行程 | ||
| 橫向微動手輪刻度值 | mm | 0.005 | ||
| 工作台T型槽（槽數×寬度） | mm | 3×18 | ||
| 工作台承載量 | kg | 1030 | ||
| 磨頭 | 砂輪軸中心至工作台距離 | mm | 700 | |
| 砂輪軸轉速 | r/min | 1500 | ||
| 垂直刻度盤每格進給量 | mm | 0.01 | ||
| 點發進給每次進給量 | mm | 0.002 | ||
| 砂輪尺寸（外徑×寬×內徑） | mm | Φ450×80×Φ127 Φ350×40×Φ127 | ||
| 電機功率 | 電機總功率 | kW | 12 | |
| 磨頭電機功率 | kW | 7.5 | ||
| 工作精度 | 加工表麵對基麵的平行度 | mm | 300：0.003 | |
| 表麵粗糙度 | μm | Ra0.16 | ||
| 機床重量 | 淨重（約） | kg | 8500 | |
| 毛重（約） | kg | 10000 | ||
| 外形尺寸（長×寬×高） | mm | 4400×2200×2450 | ||
| 包裝箱尺寸（長×寬×高） | mm | 4600×2450×2400 | ||
